产品说明

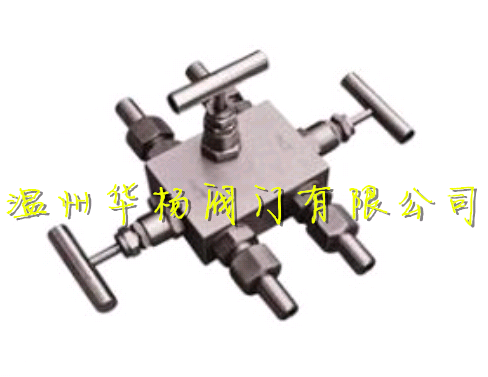

WF1/2五阀组产品概述:
WF-1-2五阀组-6000(PSI)C.P.R型五阀组适用于仪表装置中,与各上差压、流量、液位等变送器配套安装,它跟三阀组相同作用是:将差压变送器正、负测量室,使引压点与测量室接通或断开,它较三阀组的优点是:可随时进行仪表在线(即现场)检查、校核、标定或排污冲洗,减少安装施工与效正费用,提高安装速度及质量。WF-1-2-6000(PSI)C.P.R型五阀组由高低压和平衡阀二个排泄阀组成,五个阀组件的结构完全相同。
WF1/2五阀组连接尺寸:
货号 ITEM NO. | 连接尺寸Connections Size | A | B | C | D | W |
WF-1-2/6000PSI | 1/2”NPT | 230 | 210 | 54 | 14 | 55 |
五阀组特性:
1、公称通径:DN6…
2、公称压力:≤6000Psi
3、结构特征: 锥面密封
4、适用工作温度:-29℃~+538℃
5、制造标准: ASME B16.34-2004
6、阀门检验与试验: API 598-1996
7、适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8、连接形多: 输入/输出均为内螺纹连接(NPT,G,Rc,Rp…)
9、材质:碳钢(A105,20#,35#);不锈钢(304,304L,316,316L,321)
WF1/2五阀组结构图:
序号 NO. | 公称压力 Norminal pressure | 公称通径 DN | 进口 INLET | 出口 OUTLET | 阀体材料 VALVE BODY MATERIAL |
WFZ-1 | 32Mpa | 6 | 焊接管 Weld tube | 焊接管 Weld tube | 20# |
WFZ-2 | 25Mpa | 6 | 焊接管 Weld tube | 焊接管 Weld tube |
订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
