陶瓷阀系列您现在的位置: 首页  > 陶瓷阀系列

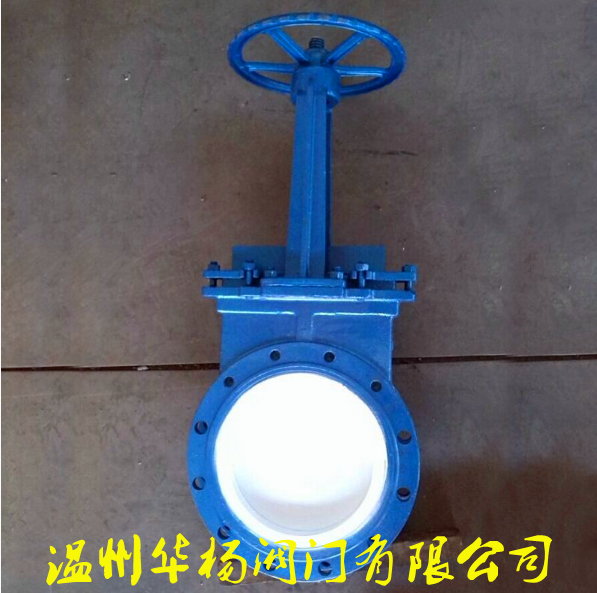

PZ73TC圆形陶瓷刀闸阀

产品详情

详细资料:

PZ73TC圆形陶瓷刀闸阀概述

又叫陶瓷排渣阀,是闸阀的一种,包括高压工程陶瓷闸和中低压工程陶瓷闸阀。它的阀体采用碳钢(WCB)材质,内衬采用ZTA工程陶瓷。


工作原理

作为闸阀的一种,工作原理同闸阀有些相似,都是靠闸板的升降来完成阀门的启闭。闸板的运动方向与流体方向相垂直,靠可以切割纤维材料的刀刃形闸板来切断介质。

的阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。


适用范围:

1.采矿、钢铁工业—用于煤炭、滤喳浆等。

2.净化装置—用于废水、泥浆、污物及带有悬浮物的澄清水。

3.造纸工业—用于任何浓度纸浆、料水混合物。

4.电站除灰—用于灰渣浆液。


安装要点:

1.手液动安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着

2.各连接部位螺栓,要求均匀拧紧

3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;

4. 用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;

5.用户在安装阀门时,必须预留阀门驱动的必要空间;

6.驱动装置的接线须按线路图进行;

7.手液动必须定期保养,不得随意碰撞及挤压,以免影响密封。


陶瓷刀型闸阀外形尺寸表:


公称压力
公称通径DNLDD1D2HN-MD0
1.050481601251002854-M16180
65481801451202984-M16180
80501951601353154-M16220
100502151801553658-M16220
125572452101854008-M16230
150572802402104758-M20280
200703352952655408-M20360
2507039035032063012-M20360
3007644040036878012-M20400
3507650046042988516-M20400
4008956551548299016-M22400
45089615565532110020-M22530
500114670620585120020-M22530
600114780725685145020-M27600
700130895940800170024-M27600
8001301010950905200024-M30680
900140111010501005230028-M30680

陶瓷刀型闸阀安装注意事项:
1、陶瓷刀型闸阀安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当,法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

陶瓷刀型闸阀主要零件材料:

阀体、阀盖不锈钢、碳钢型 号
公称压力
(MPa)
试验压力(MPa)工作温度适用介质
闸板耐磨合金+不锈钢、碳钢壳体密封
阀杆不锈钢CZ43TC
CZ643TC
CZ943TC

1.01.51.1≤150℃煤渣、灰渣、渣水混合物等介质
密封面耐磨合金或结构陶瓷

1.62.41.8

PZ73TC圆形陶瓷刀闸阀售前服务

产品介绍,技术交流,非标产品设计,疑难解答。


PZ73TC圆形陶瓷刀闸阀售中服务

守信合同,保证及时供货,随时保持与客户联系。

对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。


PZ73TC圆形陶瓷刀闸阀售后服务

温州华杨阀门有限公司产品质保期为自出厂起 12 个月,实行三包服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。

对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
