详细资料:
闸板、阀座、密封面材料采用结构陶瓷制造,耐磨损、耐腐蚀、抗高温蠕变和热震性,可实现长寿命免维护,出口部位采用流线型设计,可以有效防止积渣,采用手动、气动和电动等传动方式
相关参数
适用范围:火电厂,矿山 |
连接形式:法兰 |
类型(通道位置):直通式 |
流动方向:双向 |
驱动方式:手动,电动,气动。 |
用途:排污 |
适用介质:灰渣混合物 |
压力环境:常压 |
介质公称压力 1.0MPa 1.6MPa 2.5MPa |
介质工作温度 -20~425℃ |
材料 阀体、阀板:WCB+工程陶瓷;密封面:工程陶瓷 |

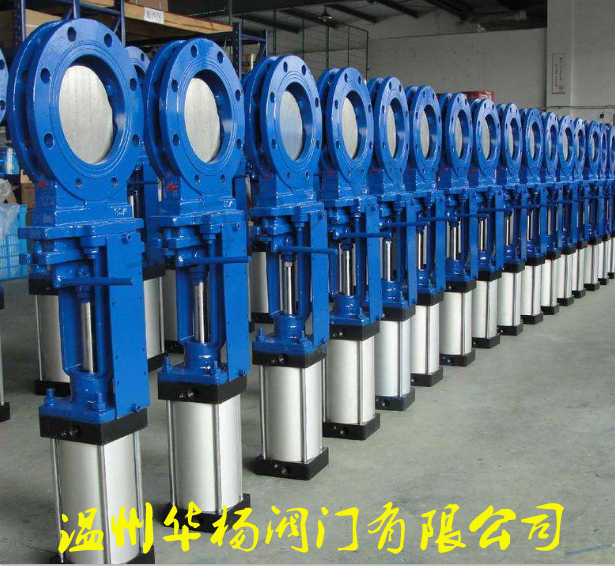

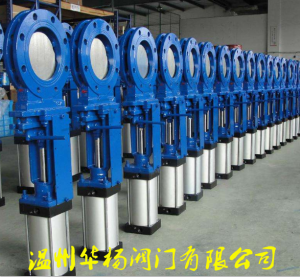

PZ673G气动陶瓷刀型闸阀,陶瓷阀门安装、使用要点
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当,法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
主要性能规范
1.密封面材料:结构陶瓷或超硬表面合金材料二种。
2.用于灰渣等气、固混合介质,闸板、阀座和流道部位采用了结构陶瓷材料制造,耐磨损、长寿命。
3.密封性能 ,并可进行密封棉修得。
4.进口阀座可作刮灰板,即使在落灰情况下也关闭自如。
5.阀体腔体结构彻底避免了卡阻、积灰的问题。
6.驱动方式:手动、气动和电动等。
PZ673TC-10气动陶瓷刀型闸阀,耐磨陶瓷刀型闸阀,陶瓷薄型刀闸阀主要连接尺寸
型号 | PN | 尺寸(mm) | ||||
DN | L | D | D0 | ≈H | ||
CZ43TC | 1.0MPa | 50 | 90 | 160 | 180 | 285 |
65 | 90 | 180 | 180 | 298 | ||
80 | 90 | 195 | 220 | 315 | ||
100 | 90 | 215 | 220 | 365 | ||
125 | 90 | 245 | 230 | 400 | ||
150 | 100 | 280 | 280 | 475 | ||
200 | 100 | 335 | 360 | 540 | ||
250 | 110 | 390 | 360 | 630 | ||
300 | 120 | 440 | 400 | 780 | ||
350 | 130 | 500 | 400 | 885 | ||
1.6MPa | 50 | 90 | 160 | 180 | 285 | |
65 | 90 | 185 | 180 | 295 | ||
80 | 90 | 200 | 220 | 315 | ||
100 | 90 | 220 | 220 | 365 | ||
125 | 90 | 250 | 230 | 400 | ||
150 | 100 | 285 | 280 | 475 | ||
200 | 100 | 340 | 360 | 540 | ||
250 | 110 | 405 | 360 | 630 | ||
300 | 120 | 460 | 400 | 780 | ||
350 | 130 | 520 | 400 | 885 |
PZ673TC气动耐磨陶瓷刀闸阀售前服务
产品介绍,技术交流,非标产品设计,疑难解答。
PZ673TC气动耐磨陶瓷刀闸阀售中服务
守信合同,保证及时供货,随时保持与客户联系。
对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
PZ673TC气动耐磨陶瓷刀闸阀售后服务
温州华杨阀门有限公司产品质保期为自出厂起 12 个月,实行三包服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
