详细资料:
性能规范
阀体材料:碳钢、不锈钢、铬钼钡钢等
蝶板材料:碳钢,不锈钢、铬钼钡钢等
阀杆:不锈钢、密封圈、不锈钢
适用温度:-29℃~425℃
适用介质:淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。

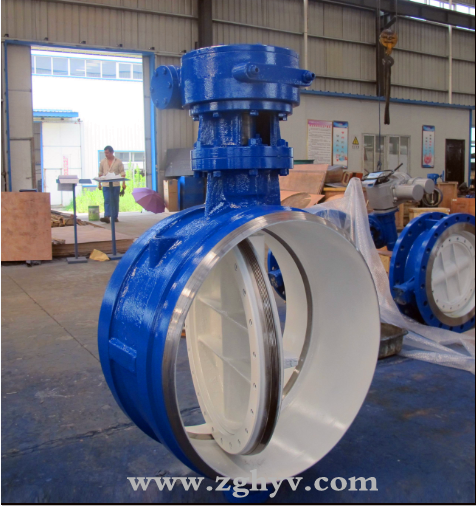

D363H用途及特点
1、 采用三偏心多层次密封结构。此设计使阀门用于高温高压工况。
2、 由于采用焊接结构,使阀门与管道连接达到 性的零泄漏。
3、 此阀无法兰,对管道和保温包扎带来很大方便且美观。
主要零部件材料
零件名称 | 材料 |
阀体 | 碳钢、不锈钢、铬铝钢 |
蝶板 | 碳钢、合金钢、不锈钢 |
阀座 | 3不锈钢、钴基硬质合金 |
轴套 | 不锈钢 |
阀杆 | 不锈钢、特殊材料 |
填料 | 柔性石墨 |
公称通经DN(mm) | DN(100~1200)mm、in4~48 |
公称压力PN(MPa) | 强度试验(1.5×PN)密封试验(1.1×PN) |
适用温度 | 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃ |
适用介质 | 水、蒸汽、热水、油品 |
驱动方式 | 蜗轮传动、电动、气动、液动 |
压力等级 | ANSI 150Lb磅级/PN25 |
焊接标准 | GB12224、ANSI B16、25、DIN2559 |
公称通经 | 主要尺寸 | 公称通经 | 主要尺寸 | ||||||
in | DN(mm) | L | H1 | H | in | DN(mm) | L | H1 | H |
4 | 100 | 190 | 270 | 370 | 18 | 450 | 330 | 535 | 820 |
5 | 125 | 200 | 295 | 390 | 20 | 500 | 350 | 560 | 900 |
6 | 150 | 210 | 308 | 416 | 24 | 600 | 390 | 630 | 980 |
8 | 200 | 230 | 370 | 530 | 28 | 700 | 430 | 670 | 1100 |
10 | 250 | 250 | 450 | 580 | 32 | 800 | 470 | 800 | 1300 |
12 | 300 | 270 | 465 | 630 | 36 | 900 | 510 | 850 | 1370 |
14 | 350 | 290 | 475 | 595 | 40 | 1000 | 550 | 880 | 1480 |
16 | 400 | 310 | 505 | 755 | 48 | 1200 | 630 | 1000 | 1690 |
采用标准
焊接尺寸:GB12224; ANSI B16.25; DIN2559
结构长度:GB/T12221-1989; API609
压力试验:GB/T13927-1992; API598
服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
