产品概述:
针型阀密封性良好,一般用于较小流量,较高压力的气体或液体(如蒸汽、油品)介质的密封。该阀种类一般分为普通截止阀、针型截止阀、角式针型阀、仪表针型阀、波纹管针型阀、阀组等。针型截止阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种 连接方式的阀门。手动截止阀、球阀可安装在管路的任何位置上。

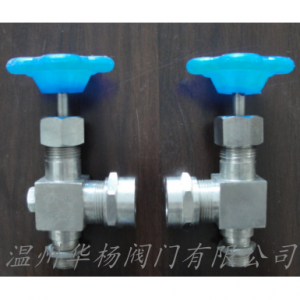

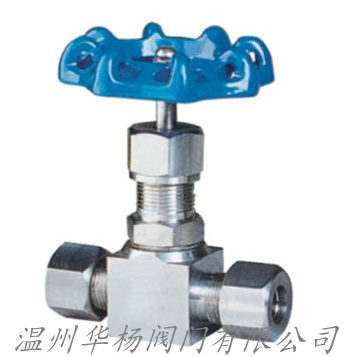

JJY1卡套式截止阀主要外形及连接尺寸
型号 | 公称直径 | 尺 寸 | 重量(kg) | |||||
L | D1 | H | H1 | h | M1 | |||
JJY1-320 | 5 | 104 | 65 | 104 | 112 | 14 | M22×1.5 | 1.0 |
JJY1卡套式截止阀主要性能规范
型号 | 公称压力(Mpa) | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(℃) | 适用介质 | ||
壳体 | 密封(液) | 密封(气) | |||||
JJY1-320-DN5 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油气 |
C≤425℃ |
JJY1卡套式截止阀主要零件材料
零件名称 | 阀杆、阀盖、螺栓 | 阀杆、阀瓣、密封圈 | 填料 | 垫片 | 手轮 |
JJY1-320-DN5 | 铬镍不锈钢 | 不锈钢 | 聚四氟乙稀、柔性石墨 | 橡胶石棉板 | 碳钢 |
JJY1卡套式截止阀应用规范:
1、设计制造:GB/T12224-1989和JB/T7747-1995
2、连接方式: 卡套式连接
3、结构特征:1.锥面密封2.浮动阀瓣
4、阀门检验和试验:GB/T13927-1992
5、材料:1.碳钢按GB/T12228-1989的规定2.不锈钢GB/T1220-1989的规定
性能规范:
1. 公称压力:6.4-32Mpa
2. 适用温度:≤425℃
3.适用介质:水 蒸汽 油品等
其他技术参数备注:
(1)针型阀价格由口径、材质、压力的不同而异,恕不公布价格!
(2)连接形式:法兰、丝扣(内螺纹)、外螺纹、卡套、焊接
(3)传动方式:手动
(4)口径从DN06-DN40;压力从1.0MPA-50MPA;温度-20℃-570℃
(5)材质有:碳钢、不锈钢、及其他特殊钢;
1、安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。
2、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取Z新数据。
订货须知:
一、①JJY1卡套式截止阀产品名称与型号②JJY1卡套式截止阀口径③JJY1卡套式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
