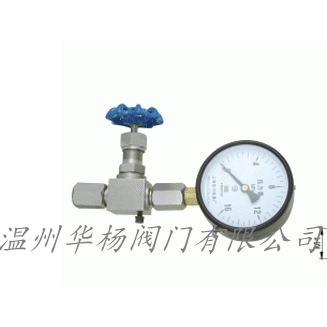

JJM1压力表针型阀

产品详情

详细资料:

仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种 连接方式的阀门。针形截止阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。

华杨针阀已广泛应用于石油、化工、液化气、食品、制药、发电、冶金、矿产、锅炉蒸汽系统、压力容器、原子能、航空、火箭等各领域,以及人们日常生活中。山武产品畅销全国各地, 的质量,高效的服务,深得用户的信赖和广泛的赞誉。

JJM1压力表针型阀主要零部件材料

零件名称

阀体、阀盖、螺栓

阀杆、阀瓣、密封圈

填料

垫片

手轮

JJM1-160-DN3-50

铬镍不锈钢

不锈钢

聚四氟乙稀、柔性石墨

橡胶石棉板

碳钢

JJM1压力表针型阀主要性能规范

型号

公称压力(MPa)

试验压力(MPa)

工作压力
(MPa)

工作温度 (℃)

适用介质

壳体 (MPa)

密封
(液)

密封
(气)

JJM1-160

16.0

24.0

17.6

0.6

16.0

P≤540℃

液化石油气水、酸、 蒸汽、油品等

C≤425℃

JJM1压力表针型阀主要外型及连接尺寸

型号

公称直径(mm)

尺 寸

重量 (Kg)

L1

Do

L2

H

H1

L3

M1

M2

JJM1-160



116

65

85

98

105

40

M20×1.5左

M20×1.5

1.0


JJM1压力表针型阀产品特点
1、设计扭矩低,即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置,阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。JJM1压力表针型阀产品

作用:开启或切断管道中的流体介质
适用介质:水、油品、蒸汽、石油气等。
应用:针型阀是一种可以 调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。
优点:针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是Z合适的了.一般的针型阀形都做成螺纹连接。
其他技术参数备注
(1)针型阀价格由口径、材质、压力的不同而异,恕不公布价格!
(2)连接形式:法兰、丝扣(内螺纹)、外螺纹、卡套、焊接
(3)传动方式:手动
(4)口径从DN06-DN40;压力从1.0MPA-50MPA;温度-20℃-570℃
(5)材质有:碳钢、不锈钢、及其他特殊钢;

订货须知:

    一、①JJM1压力表针型阀产品名称与型号②JJM1压力表针型阀口径③JJM1压力表针型阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
